トランジスタ・パルス回路の実験

1. ダイオード・リミッターの実験

1. 実験の目的
ダイオードを使用したリミッター回路について原理を
理解するととにも、回路を組み立て、動作を確認します。


2. 実験課題
ダイオードを用いたリミッターの回路を設計し、与えられた仕様の電圧レベルで
波形の振幅が制限されることを確認します。


3. 実験回路



4. 実験の詳細はこちら(2024/06/30)。



2. トランジスタ・スイッチとLEDの点灯/消灯制御実験

1. 実験の目的
   トランジスタ・スイッチの入出力特性を測定し、その後発光ダイオード(LED)の点灯/消灯制御が
   出来ることを確認してトランジスタ・スイッチの基本動作を理解します。


2. 実験課題

   1. トランジスタ・スイッチの入出力伝達特性測定
   2. LEDの点灯/消灯制御
   3. 交流入力に対する応答波形の確認


3. 実験回路

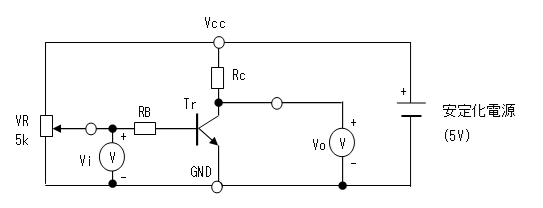

   • トランジスタ・スイッチの入出力伝達特性測定

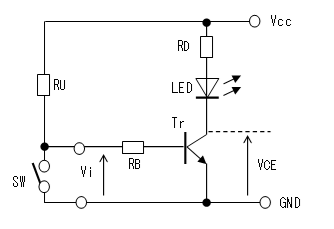

   • LEDの点灯/消灯制御

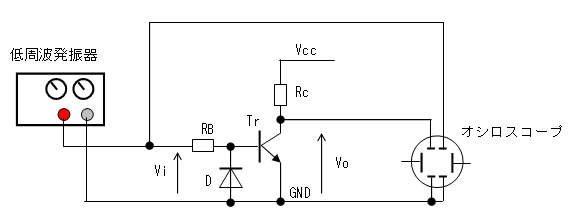

   • 交流入力に対する出力波形の確認



4. 実験の詳細

   実験の詳細はこちら。(2025/07/07)

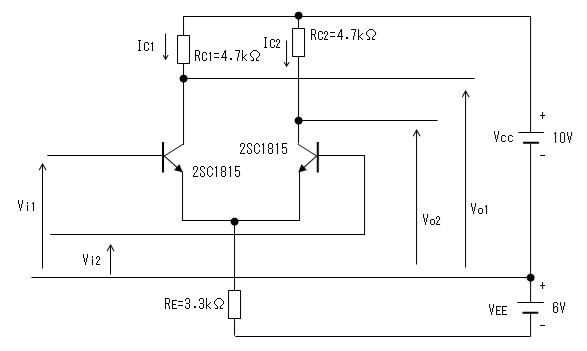

3. カレント・スイッチ

1. 実験の目的
カレント・スイッチの実験回路を設計し、実際に回路を組み立て動作を確認します。
動作確認は、まずカレント・スイッチの入出力静特性を測定し、次に正弦波を入力して
出力波形を観察します。波形観測では参照電圧を変化させ、出力波形がどのように
変化するかも観察します。


2. 実験課題
1. 入出力静特性測定
Vi₂を参照電圧とし0[V]に固定し、入力となるVi₁の直流電圧を
変化させ、出力であるVo₁とVo₂の直流電圧を測定します。
2. 波形確認
入力となるVi₁に正弦波を入力し、参照電圧であるVi₂
を変化させながら、出力であるVo₁とVo₂の波形を観測します。


3. 実験回路



4. 実験の詳細

   実験の詳細はこちら。(2025/09/28)




4. シュミット・トリガ

1. 実験の目的
シュミット・トリガの実験回路を設計し、実際に回路を組み立て動作を確認します。
動作確認は、まずシュミット・トリガのふたつの安定点の直流レベルが設計通りか測定し、
次に正弦波を入力して出力波形を観察します。


2. 実験課題
• 安定点における直流レベル測定
入力の直流レベルをHighレベルまたはLowレベルに固定し、それぞれにおける
シュミット・トリガ回路各部の電圧を測定して設計値と比較します。


• 波形確認
正弦波入力に対する出力波形を観測します。



3. 実験回路



4. 実験の詳細

   実験の詳細はこちら。(2025/11/17)




5. CR微分回路・RC積分回路

1. 実験の目的
CR微分回路とRC積分回路に矩形波を入力し、時定数を変えたとき波形が
どのように変化するか観測します。


2. 実験課題
1. 矩形波入力時の波形観測
CR微分回路とRC積分回路それぞれに矩形波を入力し、出力波形を観測します。
また、入力周波数は一定にしたまま時定数を変え、その変化を見ます。



3. 実験回路
1. CR微分回路




2. RC積分回路




4. 実験の詳細

   実験の詳細はこちら。(2025/12/16)




6. 双安定マルチバイブレータ

1. 実験の目的
双安定マルチバイブレータを設計し、回路を組み立てて動作を確認します。
まず、RSフリップ・フロップを使い、直流安定点がふたつあることを確認します。
そしてset端子とreset端子に印加したトリガ・パルスによりふたつの安定点間を
遷移させることが出来ることも確認します。
次に、T-フリップ・フロップにて、1/2分周動作の波形を観測します。


2. 実験課題
1. 直流安定点の確認(RSフリップ・フロップ)
ふたつのトランジスタ(Tr₁、Tr₂)において
Tr₁がON、Tr₂がOFFの状態、または
Tr₁がOFF、Tr₂がONの状態で
回路が安定することを確認します。
また、リセット端子(Rn)から負のトリガ・パルスを入力するとTr₁がONし、
セット端子(Sn)から負のトリガ・パルスを入力するとTr₁がOFFして
状態を変えることを確認します。


2. T-フリップ・フロップの動作波形確認
トリガ端子から連続した矩形波を入力し、トリガ・パルスが入る度に
マルチバイブレータの状態が反転することを波形により確認します。



3. 実験回路

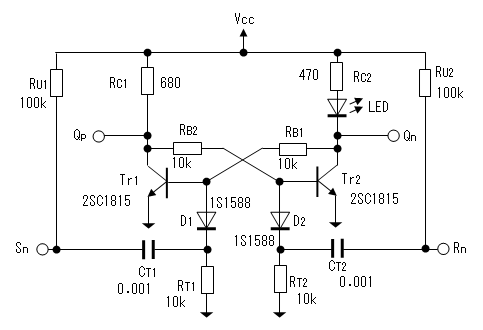

1. 直流安定点の確認(RSフリップ・フロップ)

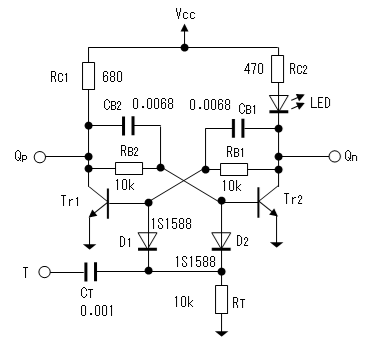

2. T-フリップ・フロップ




4. 実験の詳細

   実験の詳細はこちら。(2026/01/14)

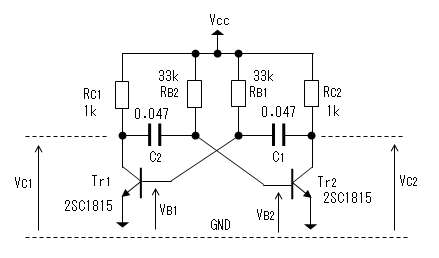

7. 非安定マルチバイブレータ

1. 実験の目的
非安定マルチバイブレータを設計し、回路を組み立てて発振することを確認します。


2. 実験課題
• 発振波形の確認


• 発振周波数の測定
設計値と実測値とを比較します。



3. 回路図



4. 実験の詳細

実験の詳細はこちら。(2026/01/22)

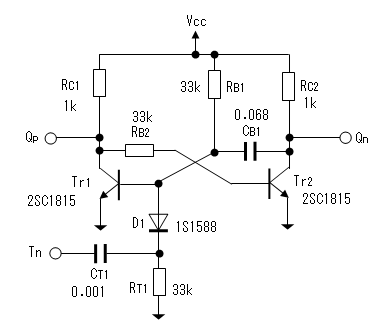

8. 単安定マルチバイブレータ

1. 実験の目的
単安定マルチバイブレータを設計し、回路を組み立てて動作を確認します。


2. 実験課題
1. 安定状態の確認
トリガ・パルスが入っていないとき、回路が安定状態になることを確認し、
回路各部の電圧を測定します。


2. 動作波形の確認
矩形波をトリガ端子から連続して入力し、出力が一定のパルス幅で
あることを確認します。



3. 回路図



4. 実験の詳細

実験の詳細はこちら。(2026/01/29)



9. スピードアップ・コンデンサーの実験

1. 実験の目的
トランジスタ・スイッチの回路にスピードアップ・コンデンサーを追加し、
その効果を確認します。


2. 実験課題
1. スピードアップ・コンデンサーの効果を波形で確認
コンデンサーの容量を変えながら出力波形の遅延時間を測定し、
適切と思われる容量の値を検討します。



3. 回路図



4. 実験の詳細

実験の詳細はこちら。(2026/02/06)



10. トランジスタ・インバーター(工事中)

1. インバータの特性測定(1)
• 実験の目的
バイポーラ・トランジスタにONとOFFの動作をさせることにより実現するもっとも簡単な
インバータ回路について設計と実験を行い、インバータの動作原理を確認するとともに
論理回路として用いる場合の問題点を考える。


• 実験課題
下記の項目について出力の波形観測を行い、リミッタ回路の動作を確認する。



• 実験回路



• 実験の詳細
実験の詳細はこちら(工事中)。




2. インバータの特性測定(2)



3. インバータの特性測定(3)



4. インバータの特性測定(4)



5. LEDの点灯回路
7. 関連項目
• LED



11. ダイオードＯＲ(工事中)

12. ダイオードＡＮＤ(工事中)

13. ＤＴＬ　ＮＡＮＤ(工事中)

1. 実験の目的


2. 実験課題


(1)
(2)
(3)



3. 実験回路



4. 実験の詳細

実験の詳細はこちら(工事中)。




14. オープンコレクタ出力

15. ＤＴＬ　ＲＳ−ＦＦ







16. ＤＴＬ　Ｄ−ＦＦ





17. ＤＴＬ　Ｔ−ＦＦ？

18. ＤＴＬ　半加算器

19. ＤＴＬ　全加算器？

20. ＤＴＬ　カウンタ？

21. ミラー積分

22. ブートストラップ

23. パルス・アンプ

1. 実験回路ブロック図



24. インバータ(工事中)

1. 実験回路ブロック図


2. 関連項目
• トランジスタ静特性測定
