ディジタル回路実験ツール

1. DTLによるNAND・ブロック

1. 概要
DTLによるNANDの実験で設計した回路を、 ディジタル実験用の
ブロックとして製作したものです。
本モジュールは自作電子ブロックの複合ブロックであり、
NANDゲートを組み合わせた実験に使用することを想定しています。



2. 電気的仕様
• 電源電圧
Vcc:　5V±5%(5V±0.25V)

• 出力電流(I_O)
I_OH(max):　0.1mA
I_OL(max):　8mA

I_OHは流れ出し、I_OLは流れ込みの電流値です。

• 入力電流(I_I)
I_IH(max):　0mA
I_IL(max):　0.4mA

I_IHは流れ込み、I_ILは流れ出しの電流値です。

• 出力電圧レベル(V_O)
V_OH(min):　3.0V
V_OL(max):　0.4V

• 閾値レベル(V_T)
V_T(max):　2.3V
V_T(min):　0.5V

• Vcc消費電流
1[mA]以下



3. 外観

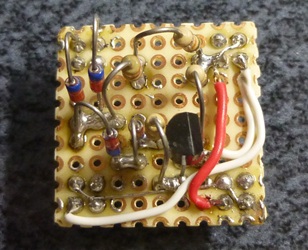

• 上から見たところ



• 下から見たところ

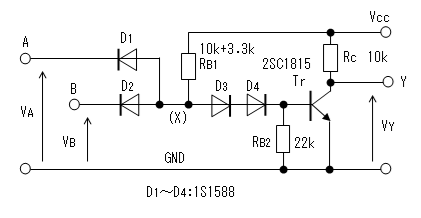

4. 回路図
• 回路図表記



• シンボル表記



5. 詳細


DTLによるNANDブロックの詳細は こちら。(2026/08/31)





2. 給電・チェック端子モジュール

1. 概要
ディジタル回路の実験のためのモジュールです。
電源(5V)の供給コネクタ(P3)と信号線のモニターをするためのチェック端子を備えています。
このモジュール自体は電流を消費しません。



2. 仕様
1. 電源電圧：　5V±5%

2. 許容電源電流：　200mA　(本モジュール自体は電流を消費しない)

3. コネクタ(P1)(P2)：
   シングルロウ　ストレートピンヘッダ　８Ｐ (ヒロセ: ＤＦ１ＢＺ−８Ｐ−２．５ＤＳＡ)

4. コネクタ(P3)：
   シングルロウ　ストレートピンヘッダ　２Ｐ (ヒロセ: ＤＦ１ＢＺ−８Ｐ−２．５ＤＳＡ)



3. 外観




4. 回路図




5. 詳細


給電・チェック端子モジュールの詳細は こちら。(2014/11/26)





3. LEDモジュール(4bit)

1. 概要
ディジタル回路の実験のためのモジュールです。
LEDにより信号ラインのレベルがHかLかの表示を行います。
バッファは実装していませんが、LEDの電流制限抵抗は実装しています。



2. 仕様
1. 電源電圧：5V±5%

2. 消費電流：14mA(typ)

3. ビット幅：4bit

4. コネクタ：
   シングルロウ　ストレートピンヘッダ　８Ｐ (ヒロセ: ＤＦ１ＢＺ−８Ｐ−２．５ＤＳＡ)

5. 入力電流(High入力時)：0mA

6. 入力電流(Low入力時)：-3.5mA(typ)



3. 外観





4. 回路図




5. 詳細


LEDモジュール(4bit)の詳細は こちら。(2014/12/14)





4. ディップ・スイッチ・モジュール(4bit)

1. 概要
ディジタル回路の実験のためのモジュールです。
ディップ・スイッチにより"H"または"L"レベルの設定を行います。
信号はPull upされていないので、外付けする必要があります。



2. 仕様
1. 電源電圧：電源は必要ありません。電源ピン(7pin)は未接続です。

2. ビット幅：4bit

3. コネクタ：
   シングルロウ　ストレートピンヘッダ　８Ｐ (ヒロセ: ＤＦ１ＢＺ−８Ｐ−２．５ＤＳＡ)

4. 出力電流(スイッチOFF時)：0mA (出力はHi-Z状態です)

5. 出力電流(スイッチON時)：16mA(max)



3. 外観





4. 回路図




5. 詳細


ディップ・スイッチ・モジュール(4bit)の詳細は こちら。(2014/12/20)





5. プッシュ・スイッチ・モジュール(4bit)

1. 概要
ディジタル回路の実験のためのモジュールです。
プッシュ・スイッチにより"H"または"L"レベルの設定を行います。
信号はPull upされていないので、外付けする必要があります。



2. 仕様
1. 電源電圧：電源は必要ありません。電源ピン(7pin)は未接続です。

2. ビット幅：4bit

3. コネクタ：
   シングルロウ　ストレートピンヘッダ　８Ｐ (ヒロセ: ＤＦ１ＢＺ−８Ｐ−２．５ＤＳＡ)

4. 出力電流(スイッチOFF時)：0mA (出力はHi-Z状態です)

5. 出力電流(スイッチON時)：16mA(max)



3. 外観





4. 回路図




5. 詳細


プッシュ・スイッチ・モジュール(4bit)の詳細は こちら。(2014/12/30)





6. インバータ・モジュール(4bit)

1. 概要
2. 仕様
3. 外観
4. 回路図
5. 詳細



7. LCDモジュール

1. 概要
2. 仕様
3. 外観





4. 回路図
5. 詳細



8. MIDI インタフェース・モジュール

1. 概要
2. 仕様
3. 外観
4. 回路図
5. 詳細



9. D/A変換モジュール

1. 概要
2. 仕様
3. 外観<
4. 回路図




5. 詳細
