発振器の製作

1. 低周波発振器(1号機)

1. 概要
CR移相発振による正弦波の低周波発振器です。
周波数は4段階で切り替えられます。ただし、周波数はだいたいです。
正弦波の歪みは多いほうです。
回路動作の基本を理解するために本器の回路は全て、
トランジスタで構成することにしました。


2. 仕様
• 発振波形: 正弦波
• 発振周波数: 100Hz, 330Hz, 1KHz, 3.3kHz (いずれもだいたい)
• 出力インピーダンス:600Ω(これもだいたい)
• 出力レベル(rms):　800mV以上(結果的に)
• 電源:AC 100V


3. 外観

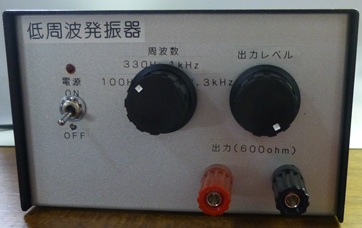

1. 正面

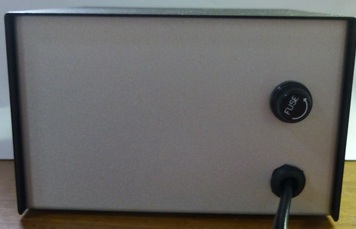

2. 背面

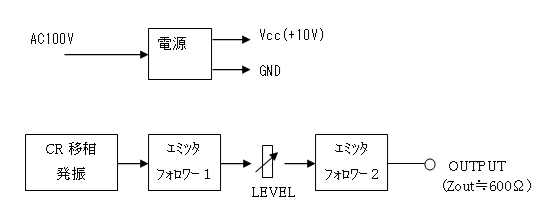

4. ブロック図



5. 低周波発振器製作の詳細はこちら。(2025/05/21)



2. 455kHz LC発振器

「無線機」−「455kHzハートレー発振器」にリンク



3. 7MHz可変 LC発振器

「無線機」−「7MHz LC発振器」にリンク



4. 1000kHz発振器(変調機能付き)

「無線機」−「1000kHz LC発振器(変調機能付き)」にリンク



5. ＡＧＣ

　　
1. 目的

6. 周波数の可変化
