非安定マルチ・バイブレータの解析

1. 回路の機能

ふたつのトランジスタが交互にON、OFFを繰り返しながら発振します。
安定点を持たないために非安定マルチ・バイブレータと呼ばれています。
別名として、無安定マルチ・バイブレータや自走マルチ・バイブレータ
と呼ばれることもあります。
発振波形は、矩形波(方形波)に近いですが、立上りは遅くなるため
少し丸まります。発振周期やデューティの可変なども可能です。
また、FETやディジタルICにより実現することも出来ます。
ここでは、バイポーラ・トランジスタを用いた最も簡単な回路構成について
検討します。



2. 回路図




3. 回路の動作原理

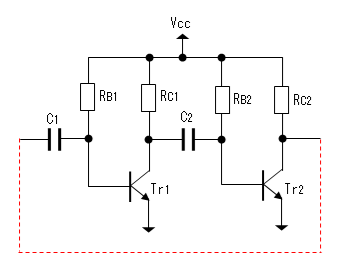

下記の回路図のようにCR結合された2段のトランジスタ増幅器の出力を
点線のように接続し入力に戻すと、位相が同じになるため
正帰還がかかり、回路は発振します。
このとき、帰還量が多いため、発振波形は正弦波とはならず
波形の上下が歪んで矩形波に近い波形となります。


この回路は二つのトランジスタ回路が同じ形をしているため、
通常、下図のように左右対称に記述されます。


ふたつあるトランジスタは必ずTr₁とTr₂のどちらか一方が ON(飽和)状態、
他方がOFF(遮断)状態 となっており、そして交互にON、OFFを
繰り返すとゆう特徴を持っています。
しかし、小信号増幅回路のようにトランジスタが線形な動作をする
わけではないため、増幅回路で使用した解析手法が使えません。
そこで、この回路の動作を改めて直流的な時間変化の観点から考えてみます。

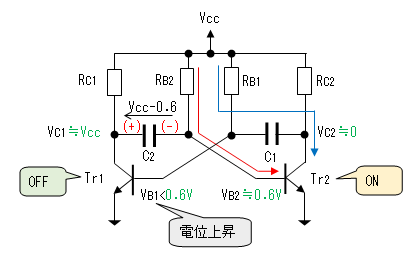

(0)t=t₀の直前の動作
　t=t₀の直前においてTr₁がOFF、Tr₂がONだったとします。


Tr₁に電流は流れていないので、コレクタ電圧(V_C1)はVcc、
ベース電圧(V_B1)はトランジスタがONする0.6[V]より低いはずです。
(実際は0.4〜0.5[V]あたりから電流が流れ始めるので0.4[V]以下のはずで、
マイナスかもしれません)
一方、Tr₂のコレクタ電圧は飽和電位(V_CE(sat))ですが、ほぼ0[V]です。
またベース電圧(V_B2)は約0.6[V]です。
この結果、コンデンサー:C₂は(Vcc - 0.6)[V]に充電されているはずです。
一方、コンデンサー:C₁には
Vcc → R_B1 → C₁ → Tr₂のコレクタ
の経路で電流が流れるため、次第に充電されTr₁のベース電圧(V_B1)は
Vccに向かって上昇していきます。


(1)t=t₀における動作
　C₁が充電されることによりTr₁のベース電圧(V_B1)が上昇し
　約0.6[V](実際は0.4〜0.5[V]あたり)に近づくとベース電流(I_B1)が 流れ始めます。

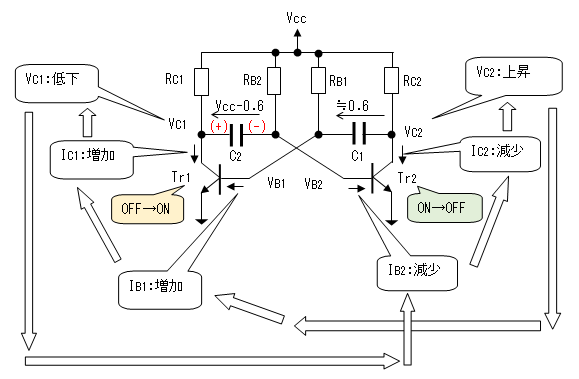

Tr₁のベース電流(I_B1)が流れ始めると
I_B1の増加 → I_C1の増加 → V_C1の低下 → I_B2の減少 → I_C2の減少 → V_C2の上昇 → I_B1の増加

と、正帰還がかかり短時間にTr₁とTr₂のON/OFFが入れ替わります。

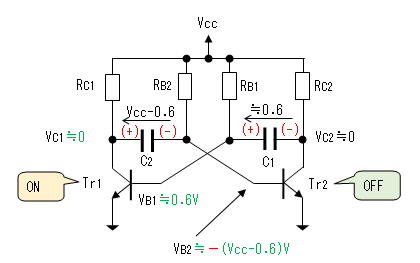

下図は切り替わった直後の各部の電圧の状態で、コンデンサーの両端の電圧は
まだほとんど変化していません。


Tr₁がONなのでコレクタ電圧(V_C1)はほぼ0[V]です。
コンデンサ(C₂)の両端の電圧は(Vcc - 0.6)[V]なので、Tr₂のベース電圧 (V_B2)は
−(Vcc - 0.6)[V]となりマイナスに引っ張られTr₂は OFFとなります。
一方、コンデンサ(C₁)の両端の電圧は約0.6[V]なので、Tr₂がOFFとなった直後は
コレクタ電圧(V_C2)は0[V]付近のままとなります。


(2)t=t₀以降t=t₁直前までの動作

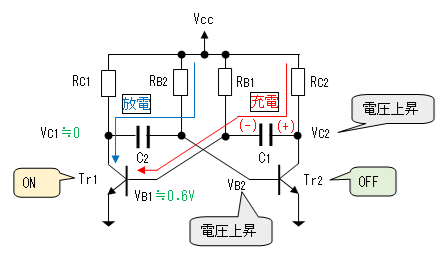

赤線で示すように、
Vcc → R_C2 → C₁ → Tr₁のベース

の経路で電流が流れるため、C₁はTr₂のコレクタ側が正になるよう
次第に充電されます。このため、C₁の両端の電圧の上昇に伴って
Tr₂のコレクタ電位(V_C2)もVccに向かって上昇していきます。

一方、青線で示すように、
Vcc → R_B2 → C₂ → Tr₁のコレクタ

の経路でも電流が流れるためC₂に充電されていた電荷は次第に放電し、
Tr₂のベースの電圧(V_B2)は−(Vcc - 0.6)からVccに向かって上昇して
いくので、その前にまずマイナス電圧から0[V]に近づいていきます。

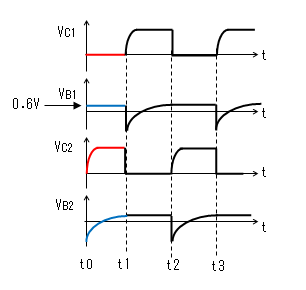

ここまでのTr₁、Tr₂のそれぞれのコレクタ電圧とベース電圧の波形を
図にすると下図のt₀〜t₁のようになります。


この間、C₁の充電と、C₂の放電は同時に進行しますが、 通常R_C2≪R_B2であるため
Tr₂のコレクタ電圧の上昇が先に進行します。そして、t=t₁の直前まで
Tr₁はON、Tr₂はOFFの状態が続きます。(この状態を準安定と呼びます)


(3)t=t₁における動作


更に時間が経過し、C₂が放電し尽くし逆方向に充電が始まると、
V_B2の電圧がプラス方向にまで上昇し始めます。
そして、Tr₂のベース電圧V_B2が0.6V位に接近すると、t=t₁において
OFFしていたTr₂のベースに電流I_B2が流れ始めます。

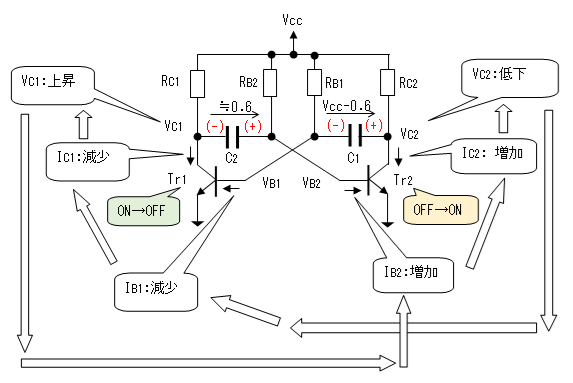

Tr₂のベース電流(I_B2)が流れ始めると
I_B2の増加 → I_C2の増加 → V_C2の低下 → I_B1の減少 → I_C1の減少 → V_C1の上昇 → I_B2の増加

と、正帰還がかかり短時間にTr₁とTr₂のON/OFFが入れ替わります。

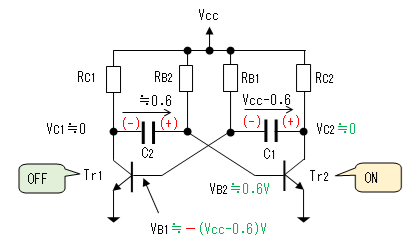

下図は切り替わった直後の各部の電圧の状態で、コンデンサーの両端の電圧は
まだほとんど変化していません。


Tr₂がONなのでコレクタ電圧(V_C2)はほぼ0[V]です。
コンデンサ(C₁)の両端の電圧は(Vcc - 0.6)[V]なので、Tr₁のベース電圧 (V_B1)は
−(Vcc - 0.6)[V]となりマイナスに引っ張られTr₁は OFFとなります。
一方、コンデンサ(C₂)の両端の電圧が約0.6[V]なので、Tr₁がOFFとなった直後は
コレクタ電圧(V_C1)は0[V]付近のままとなります。

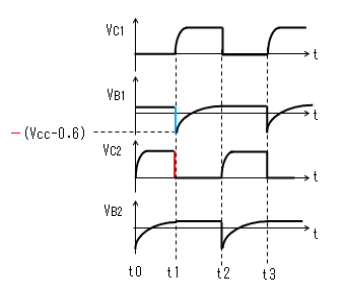

t=t₁における各部の電圧を波形でみると下図となります。



Tr₁とTr₂の回路は同じ形をしているので、これ以降、
Tr₁とTr₂が交互にON/OFFを繰り返えしながら、発振を継続するようになります。

発振波形は上図のようになりますが、コレクタ電位V_C1、V_C2の立ち上がりは
時定数C₂*R_C1、C₁*R_C2となる丸まった波形となります。

【重要】なお、トランジスタのベース〜エミッタ間にはマイナスの電圧が印加されます。
トランジスタのベース〜エミッタ間の逆耐圧はあまり高くないので(例えば2SC1815なら-5[V])
最大定格を超えないように注意が必要です。



4. 発振周期と周波数の計算

トランジスタのベース電圧は、OFFになる瞬間に−(Vcc - 0.6)[V]まで低下しますが
一般的にVcc＞0.6[V]なので、ほぼ-Vccに低下します。
それがVccからR_Bを経由して放電されだんだん電位が上がり
ほぼ0V付近(実際は0.4〜0.5[V]くらい)でトランジスタのベース〜エミッタ間に
順方向電流が流れ始めるとOFFからONに状態が遷移します。

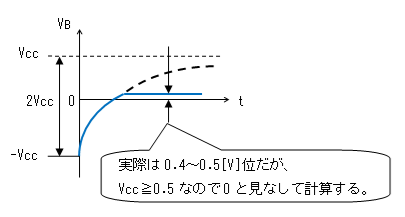

ベース電圧の変化をグラフにすると下図のようになります。


この曲線はt=0のとき、-Vccを原点とすれば、2Vccを漸近線とする
CR回路の過渡曲線 となるため次のような式になります。
V = 2Vcc * {1 - exp(-t/τ)}

τは時定数なので、C_BとR_Bの積です。

V_BがほぼV_B≒0になったときトランジスタがONになるので、
Vの式ではV = Vccになる時間が一方のトランジスタがOFFしている時間間隔になります。
そこでVにVccを代入すると
Vcc = 2Vcc * {1 - exp(-t/CR)}

両辺を2*Vccで割ると
exp(-t/CR) = 1/2

両辺の対数をとると
左辺 = logε{exp(-t/CR)} = -t/CR * logε(ε) = -t/CR
右辺 = logε(1/2) ≒ -0.7
∴ t ≒ 0.7 * CR

このtは一方のトランジスタがOFFしている時間ですので、
回路の発振周期(T)はそれぞれのトランジスタのOFF時間を足して
T ≒ 0.7 * (C₁*R_B1 + C₂*R_B2)

発振周波数(f)はTの逆数となるので
f = 1/T ≒ 1.4 / (C₁*R_B1 + C₂*R_B2)

C₁、R_B1、C₂、R_B2の選び方により非対称の矩形波も
発振出来ますが、もしデューティー50%ととして
C = C₁ = C₂、R = R_B1 = R_B2に選ぶならば、
f = 0.7 / (C * R_B)

となります。
